Motherboard, función, modelos y características de cada modelo.

MOTHERBOARD, TARJETA MADRE O PLACA PRINCIPAL.

Todo computador tiene una placa base conocida como tarjeta madre, placa madre o placa principal (motherboard o mainboard en inglés), Su nombre se debe a que es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora (que es una maquina electrónica que recibe y procesa datos para convertirlos en información conveniente y útil). Debido a esto recibe dicho nombre ya que es la pieza más importante para poder armar cualquier computador, pues está compuesta por una serie de circuitos integrados, entre los que se encuentra el circuito integrado auxiliar (chipset), que sirve como centro de conexión entre el Microprocesador o CPU (Unidad de Proceso central), la memoria de acceso aleatorio o RAM), los slots o ranuras de expansión y otros dispositivos.

La motherboard es una serie de placas plásticas fabricadas entre otros materiales, a base de un material llamado "Pertinax", el cuál es insensible al calor y muy resistente. En estas placas se encuentran una gran cantidad de líneas eléctricas (Buses), que interconectan diferentes tipos de conectores soldados a las mismas.
A esta placa se conectan todos los demás dispositivos necesarios para el correcto funcionamiento del equipo (tarjetas de expansión, unidades de disco duro,  unidades ópticas, suministro eléctrico, el microprocesador, etc.).
La placa madre, además incluye un Firmware llamado BIOS (el cual es un bloque de instrucciones de maquina grabado en un tipo de memoria de lectura y escritura llamada ROM, EEPROM, FLASH, etc), que le permite realizar las funcionalidades básicas del computador como es el almacenamiento de fecha y hora, verificación o prueba en el encendido del computador de los distintos  los dispositivos, como el vídeo, teclado, mouse, memoria, Disco Duro y demás dispositivos que son parte de la carga del sistema operativo instalado. Es por eso que el BIOS contiene el software que maneja físicamente el hardware de todos los dispositivos conectados a la Motherboard desde el momento del encendido y prepara además el entorno para cargar un sistema operativo en la memoria RAM.
Desde el punto de vista funcional la placa principal es la que posee, al menos, una Unidad de Proceso Central CPU, la memoria principal RAM y periféricos o dispositivos de entrada y otros de salida. Donde los dispositivos de entrada permiten el ingreso de datos, la CPU se encarga de su procesamiento (operaciones aritmético-lógicas) y los dispositivos de salida los comunican a otros medios. Es así, que la computadora recibe datos, los procesa y emite la información resultante, la que luego puede ser interpretada, almacenada y transmitida a otra máquina o dispositivo o sencillamente impresa; todo ello a criterio de un operador o usuario y bajo el control de un programa.

FUNCIONES DE LA MOTHERBOARD.
·         Interconectar todos los dispositivos internos, tales como discos duros, unidades ópticas, disqueteras, etc.
·         Por medio de puertos, permitir la entrada y salida de información con distintos dispositivos externos.
·         Permitir la extensión de capacidades de la computadora por medio de ranuras especiales para tarjetas de expansión.
·         Albergar al cerebro de la computadora: el  microprocesador, en un conector espacial para el
·         Adecuarse con la velocidad del microprocesador por medio de un circuito integrado especial llamado "Chipset" el cuál viene soldado también a la placa.
·         Opcionalmente integrar ciertos dispositivos de video, audio y red en la placa y evitar el uso de tarjetas de expansión.
·         Distribuir electricidad adecuada a sus distintos elementos montados en ella (Chipset, puertos, memorias RAM, etc.).
·         Soportar la inserción memoria RAM y memoria caché en ranuras especiales para ellas.


 PARTES DE LA MOTHERBOARD.

Les dejo un video donde se explican detalladamente las partes de la Motherboard(Tarjeta Madre).


         MODELO DE TARJETA MADRE CON SUS CARACTERÍSTICAS GENERALES.



Modelo de la tarjeta madre
K9AGM2-FIH
Fabricante
Micro-Star International Corporation, Ltd.








Características
• Basada en chipset AMD 690G/SB600
• Soporta CPU AMD Dual Core Athlon64/X2 AM2 con 1000 MHz FSB
• HDMI integrado
• 2 DDRII 800 de Doble Canal hasta 4GB
• Núcleo VGA ATI X1250 DX9 integrado con HDMI
• Soporta 4 SATAII, RAID 0, 1, 0+1 con tasa de transferencia de datos de hasta 3.0GB/seg
• 1 ranura PCI Express x16, 1 PCI Express x1, y 2 PCI
• 8 puertos USB 2.0
• LAN 10/100/1000 y FireWire
• Audio de Alta Definición de 7.1 canales
• Tecnología de Optimización de Video ATI "Avivo"
• Lista para Windows Vista
• Dual CoreCell y Dual CoreCenter listos para Vista.
• Formato Micro-ATX






Imagen
Modelo de la tarjeta madre
K9AG Neo-F
Fabricante
Micro-Star International Corporation, Ltd.








Características
• Basada en chipset AMD 690V/SB600
• Soporta CPU AMD Dual Core Athlon64/X2 AM2 con 1000 MHz FSB
• 2 DDRII 800 de Doble Canal hasta 4GB
• Núcleo VGA ATI X1250 DX9
• Soporta 4 SATAII, RAID 0, 1, 0+1 y transferencia de datos de hasta 3.0GB/sec
• 1 ranura PCI Express x16, 2 PCI Express x1, y 3 PCI
• 8 puertos USB 2.0
• LAN 10/100/1000(K9AG Neo-F)
• Audio de Alta Definción de 7.1 canales
• Tecnología de Optimización de Video ATI "Avivo"
• Lista para Windows Vista
• Dual CoreCell y Dual CoreCenter listos para Vista
• Formato ATX






Imagen




Modelo de la tarjeta madre
K9AGM2-F/L
Fabricante
Micro-Star International Corporation, Ltd.








Características
• Basada en chipset AMD 690V/SB600
• Soporta CPU AMD Dual Core Athlon64/X2 AM2 con 1000 MHz FSB
• 2 DDRII 800 de Doble Canal hasta 4GB
• Núcleo VGA ATI X1250 DX9
• Soporta 4 SATAII, RAID 0, 1, 0+1 y transferencia de datos de hasta 3.0GB/seg
• 1 ranura PCI Express x16, 1 PCI Express x1, y 2 PCI
• 8 puertos USB 2.0
• LAN 10/100(K9AGM2-L), 1000(K9AGM2-F)
• Audio de Alta Definción de 7.1 canales
• Tecnología de Optimización de Video ATI "Avivo"
• Lista para Windows Vista
• Dual CoreCell y Dual CoreCenter listos para Vista.
• Formato Micro-ATX





Imagen

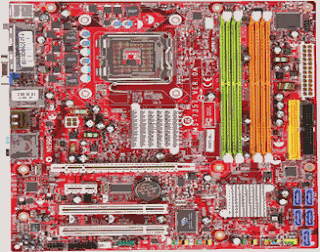

Modelo de la tarjeta madre
MSI 945GCM5-F
Fabricante
Micro-Star International Corporation, Ltd.








Características
• Soporta Socket 775 para Intel® Core 2 Duo, P4 5XX, 6XX, Pentium D 8XX, 9XX and Celeron
• Soporta FSB 800/533MHz.
• Soporta tecnología EIST.
• Soporta Tecnología Intel® Hyper-Threading.
• Soporta Tecnología Intel® Dual Core a 800MHz y más.
• Chipset Intel® 945GC
• Core de gráficos Intel® GMA 950 integrado.
• Chipset Intel® ICH7
• Controlador USB de alta velocidad (USB2.0), 480Mb/seg, hasta 8 puertos.
• 4 puertos SATAII con tasa de transferencia de hasta 3Gb/s.
• Controlador de 1 canal Ultra ATA 100 de bus Master IDE.
• PCI Master v2.3, I/O APIC.
• Conformidad con ACPI 2.0.
Memoria principal
• Soporta dos DIMMs unbuffered de 1.8 Voltios DDRII SDRAM.
• Soporta arquitectura de memoria DDRII de doble canal.
• Soporta interfaz de memoria DDRII 400/533  (2GB Máx).






Imagen


Para bajar documento completo presiones click aqui.
